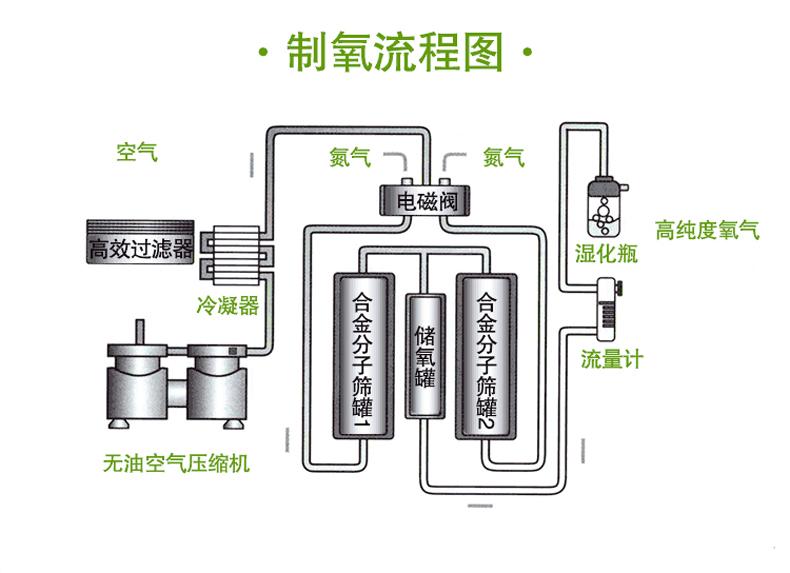

醫用制氧機采取的是分子篩制氧方式。結構模塊化，自動化程度高，操作方便，而正確地使用、及時有效地保養維修，是確保制氧量、制氧純度和正常輸出壓力、延長制氧設備壽命的重要環節。本機的工作流程框圖見圖。
工作流程框圈系統提供制氧機所需要的大量壓縮空氣，在整個擬且中起著非常重要的作用。現從2個方面做些說明。(1)螺桿式空氣壓縮機:壓縮機工作時，空氣經進氣閥進人陰陽螺桿的齒間容積，隨著螺桿的不斷旋轉，各自的齒間容積也不斷增大，當齒間容積達到最大值時與進氣口斷開，進氣過程結束。隨著陰陽螺桿的繼續咬合，齒間容積不斷減小，空氣壓力逐漸提高，當齒間容積與排氣口相通時，壓縮過程結束。因此從壓縮機排出的是壓縮空氣和油的混合氣體。潤滑油通過油路返回到主機，壓縮空氣通過幾級冷卻器進入冷干機。(2)油路:穩定、干凈的壓縮空氣是整臺制氧機的基礎，對制氧量、純度有很大的影響。而良好的油循環是提供穩定壓縮空氣的有力保證。壓縮空氣和油的混合氣從主機進人油氣分離器。油氣分離分為2個階段:①大部分的油被分離器旋風離心分離，經過冷卻設備進人油過濾器噴人主機。被冷卻的油可以冷卻進人機內的空氣，還可冷卻壓縮機主機，起到潤滑軸承及密封作用，很好地延長了空壓機的壽命;(委微量的油在油氣分離器芯中被分離，經回油管、節流閥，隨空氣返回主機。12冷千機系統分子篩型制氧機制氧核心是分子篩，如果長期經過分子篩的是濕度很高的壓縮空氣，分子篩很快就會失效，影響給病人的正常供氧，給醫院造成損失。冷干機的主要作用是除去從壓縮空氣中夾雜的水分，以冷凝物的形式排出，保證干燥的壓縮空氣進人空氣儲罐。正常運行的條件有以下幾點:(l)環境空氣溫度，允許范圍5℃堿兜;(2)進人口空氣溫度冷凍式干燥機設計進人口溫度為3代礴1℃;(3)壓縮機進口壓力標準設計為空氣壓力Q62-朋MPa，低于場ZMP檜降低氧純度。，3妞氣制取系統制氧機、氧壓機和氧氣儲罐為制氧系統。 (l)本機采取用變壓吸附原理護比ssuI’e儷ngAdsorption，PSA)，用分子篩從凈化的壓縮空氣中分離氧氣，這是醫院目前最簡易、最安全和制氧成本最低的方法。空氣(制氧原料)經空氣壓縮機壓縮和冷凍式干燥機和多級精密過濾器的處理后，得到的干燥潔凈的壓縮空氣進人制氧主機吸附筒底部的沸石分子篩群。在制氧主機里(主機系統有主分子篩撤座)，通過PLC險制系統來達到A3吸附塔交替循環工作(加壓吸附、減壓脫附)。根據變壓吸附原理在常溫低壓下，利用沸石分子篩加壓時對氮氣吸附容量增加、減壓時對氮氣的吸附容量減少的特性，形成加壓吸附、減壓解吸的循環過程，使空氣中的氧氮分離而制取氧氣。當吸附塔氧氣達到一定的飽和度后，進氣閥關閉，沖洗閥打開，吸附塔進人沖洗階段，過后沖洗閥關閉，解吸閥打開進人解吸再生階段，這樣即完成了一個循環周期。由職吸附塔分別進行相同的循環過程，從而實現連續供氣。在交替的過程中，氧氣會聚分子篩槽的頂部，經平衡電磁閥切換，氧氣濃度提升至90死以上，如此循環運行，純氧不斷地輸送到儲氧罐里蓄積，蓄積的氧氣通過管道可直接到達用氧終端，從而完成制氧及供氧過程。醫療用氧的分子篩顆粒，不須添加任何藥劑，只需按規程做好養護，確保完善的空氣質量，連續使用1眸無須更換。(2)分離出來的氧通過管道進人氧氣儲罐。當氧氣儲罐壓力在的5堿拼SMPa，氧氣純度〕9斗時，可緩慢打開醫院管道的總閥門，將氧氣輸入管網。(3)氧壓機就是把低壓的氧氣通過壓縮機增壓到UMP動高壓，從而可以較好地達到普通鋼瓶的儲 氣統一標準。 2維護保養 有訓劃地保養可以減少機器的損耗，降低機器故障發生的可能性，延長機器正常工作時間，給醫院帶來可觀的經濟利益。本機應該嚴格按照日、周、月和定期維護制度來保養，做好預防性維修，確保設備正常運轉。對于易耗品.應提前做好采購計劃，對于關鍵部件，例如:油氣分離器、主過濾器等一定要嚴格按照要求更換。現結合設備最關心的幾個間題進行闡述:(l)壓縮空氣系統內有水分:系統內有水分，一般是由于冷干機冷凝物排放系統有故障。本機采取電磁閥控制冷凝物排放，故障一般為電磁閥臟堵或者排放管堵塞。電磁閥臟堵解決方法:斷開冷干機在整個壓縮空氣系統的連接，拆下冷干機側板，關閉球閥，通過操作冷凝物排放鍵卸壓，然后拆下蓋子。分別拆下帶過濾器的球閥，過濾器、0型環、電磁閥。其中電磁閥、過濾器可用中性洗滌劑清洗。(2)氧純度不夠:壓縮空氣從空氣平衡罐出來，經過主路過濾器，精密過濾器(B級和C級)，除菌過濾器到達制氧系統，經過分子篩得到理想的氧氣。所以，如果氧純度不夠，首先看平衡罐壓縮氣氣壓是否在0.62~0.80MPa之間。如果正常，就逐一檢查各過濾器找出原因。總之，牢固熟練把握制氧設備的性能和原理，按其操作規程維護保養，才能確保臨床安全用氧，延長設備的使用壽命，取得可觀的經濟利益。 |
