偏心工件就是零件的外圓和外圓或外圓與內孔的軸線平行而不相重合，偏一個距離的工件。這兩條平行軸線之間的距離稱為偏心距。外圓與外圓偏心的零件叫做偏心軸或偏心盤；外圓與內孔偏心的零件叫偏心套。如圖所示。
在機械傳動中，回轉運動變?yōu)橥鶑椭本€運動或往復直線運動變?yōu)榛剞D運動，一般都是利用偏心零件來完成的。例如車床床頭箱用偏心工件帶動的潤滑泵，汽車發動機中的曲軸等。
偏心軸、偏心套一般都是在車床上加工。它們的加工原理基本相同；主要是在裝夾方面采取措施，即把需要加工的偏心部分的軸線找正到與車床主軸旋轉軸線相重合。一般車偏心工件的方法有5種，即在三爪卡盤上車偏心工件，在四爪卡盤上車偏心工件，在兩頂尖間車偏心工件，在偏心卡盤上車偏心工件，在專用夾具上車偏心工件。
1、利用三爪卡盤裝夾
（1）車削方法
長度較短的偏心工件，可以在三爪卡盤上進行車削。先把偏心工件中的非偏心部分的外圓車好，隨后在卡盤任意一個卡爪與工件接處面之間，墊上一塊預先選好厚度的墊片，經校正母線與偏心距，并把工件夾緊后，即可車削。
墊片厚度可用近似公式計算；墊片厚度Ｘ＝1.5e(偏心距)。若使計算更精確一些，則需在近似公式中帶入偏心距修正值k來計算和調整墊片厚度，則近似公式為：墊片厚度x=1.5e+k
k≈1.5△e
△e=e-e測
式中：e---工件偏心距；
k---偏心距修正值，正負按實測結果確定；
△e---試切后實測偏心距誤差;
e測---試切后，實測偏心距。
（2）偏心工件的測量、檢查
工件調整校正側母線和偏心距時，主要是用帶有磁力表座的百分表在車床上進行（如下圖右），直至符合要求后方可進行車削。待工件車好后為確定偏心距是否符合要求，還需進行最后檢查。方法是把工件放入v型鐵中，用百分表在偏心圓處測量，緩慢轉動工件，觀察其跳動量。
2、利用四爪單動卡盤裝夾
找正步驟是：
①、把劃好線的工件裝在四爪卡盤上。在裝夾時，先調節卡盤的兩爪，使其呈不對稱位置，另兩爪成對稱位置，工件偏心圓線在卡盤中央（見上圖右）
②、在床面上放好小平板和劃針盤，針尖對準偏心圓線，校正偏心圓。然后把針尖對準外圓水平線，如下圖左所示，自左至右檢查水平線是否水平。把工件轉動90°，用同樣的方法檢查另一條水平線，然后緊固卡腳和復查工件裝夾情況。
③、工件校準后，把四爪再擰緊一遍，即可進行切削。在初切削時，進給量要小，切削深度要淺，等工件車圓后切削用量可以適當增加，否則就會損壞車刀或使工件移位。如下圖左：
上述兩種方法都是比較常用的加工方法，但是都存在缺點。裝夾比較麻煩，不容易找正，容易產生誤差。而且不適合批量生產。居于上述缺點，我設計了一種專門用于批量生產的偏心夾具。并且投入了生產，達到了一定的效果。

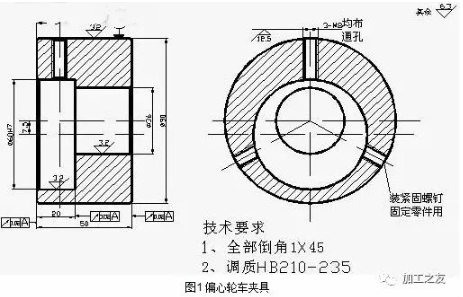

偏心輪車夾具主要是用于批量生產偏心零件，下面附有該夾具零件圖（如圖1）。

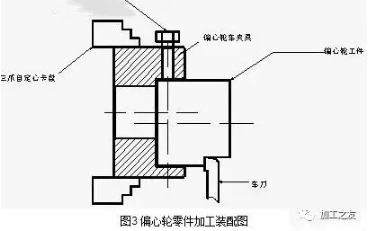

裝夾時候打表校正Ф60的內孔，保證零件形狀位置公差要求。裝夾方法是下圖夾具的左端裝夾工件，通過百分表校正，右端裝夾在三爪自定心卡盤上。

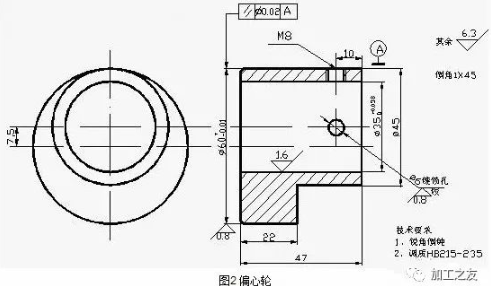

利用偏心輪車夾具加工偏心輪，下面是偏心輪的零件圖和加工工藝卡：
本文重點是介紹批量生產偏心工件的裝夾方法，并且設計了配套的夾具，通過該夾具進行裝夾加工，節省了很多找正的時間，并且精度的要求也提高了很多。利用該夾具的設計理念我們還可以加工更加多的偏心工件，主要是通過設計不同的偏心距的夾具來進行裝夾。偏心輪車夾具的制造簡單，因此可以廣泛推廣，提高經濟效益。
